KONFIGURASI DNS SERVER, DNS MASTER & SLAVE

TABEL ADDRESSING

NO	SERVER	SISTEM OPERASI	IP ADDRESS
1	DNS Server	CentOS 6.6	192.168.1.10
2	Client	Windows 7	192.168.1.20

TUJUAN

• Mengetahui konfigurasi DNS Server
• Mengetahui pengertian DNS Server

KONSEP DASAR

   Merupakan sistem database yang terdistribusi yang digunakan untuk pencarian nama komputer di jaringan yang menggunakan TCP/IP. DNS mempunyai kelebihan ukuran database yang tidak terbatas dan juga mempunyai performa yang baik.

   Merupakan aplikasi pelayanan di internet untuk menterjemahkan domain name ke alamat IP dan juga sebaliknya.

   Komputer yang terhubung dan memiliki tanggung jawab memberikan informasi zona nama domain anda, merubah nama domain menjadi alamat IP dan juga memiliki tanggung jawab terhadap distribusi email di mail server yang menyangkut dengan nama domain.

   Aplikasi yang membantu memetakan host name sebuah komputer ke IP address pada aplikasi yang terhubung ke Internet seperti web browser atau e-mail.

KONFIGURASI

Pertama tama atur terlebih dahulu IP address nya dengan cara “ vi /etc/sysconfig/network-scripts/ifcfg-eth0  “

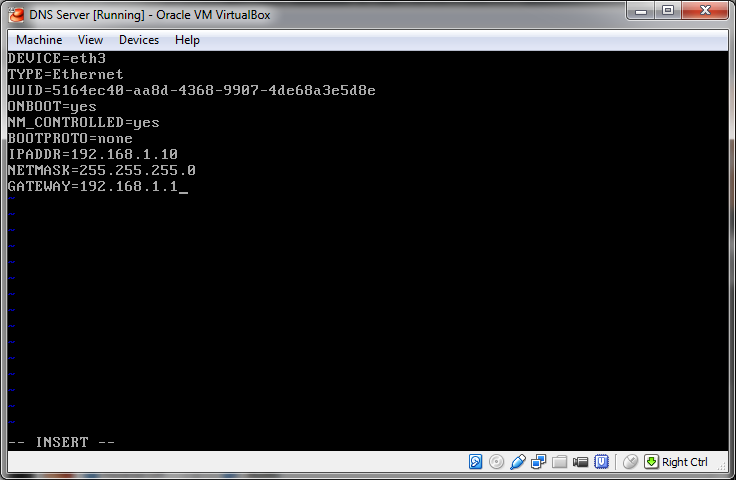

Selanjutnya masukan IP yang ingin anda gunakan disini saya menggunakan IP 192.168.1.10 dengan device eth3. Setelah selesai mengatur IP kemudian save

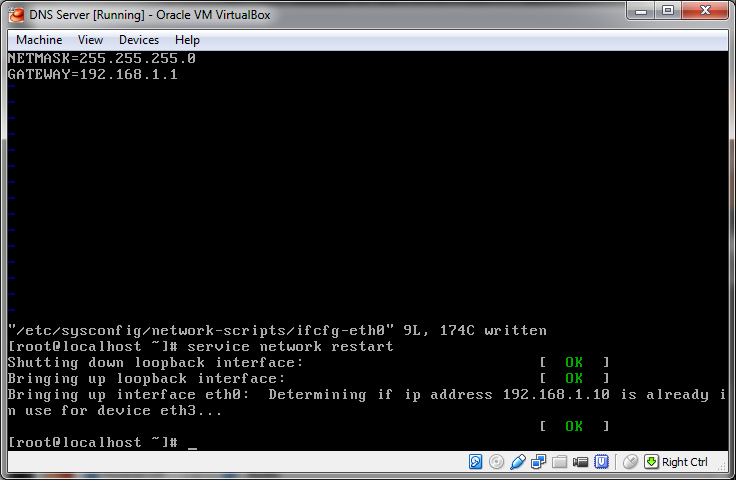

Selanjutnya restart IP yang telah diatur tadi dengan cara “ service network restart “

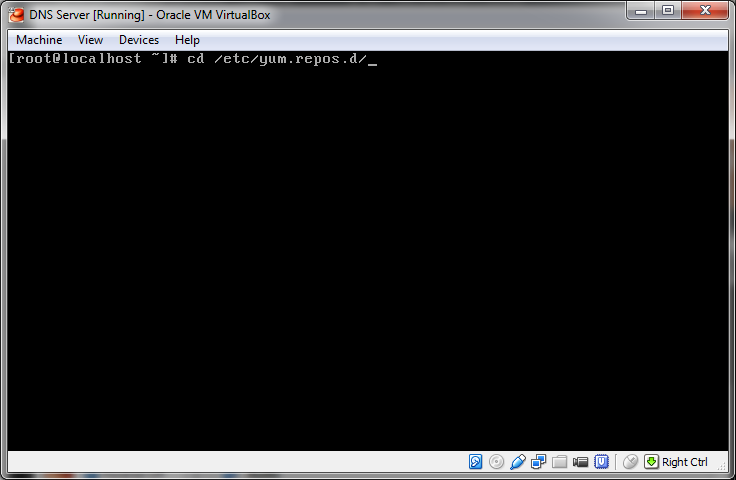

Repo dulu CentOS anda , dengan cara “ cd /etc/yum.repos.d “

Kemudian cek menggunakan perintah ls

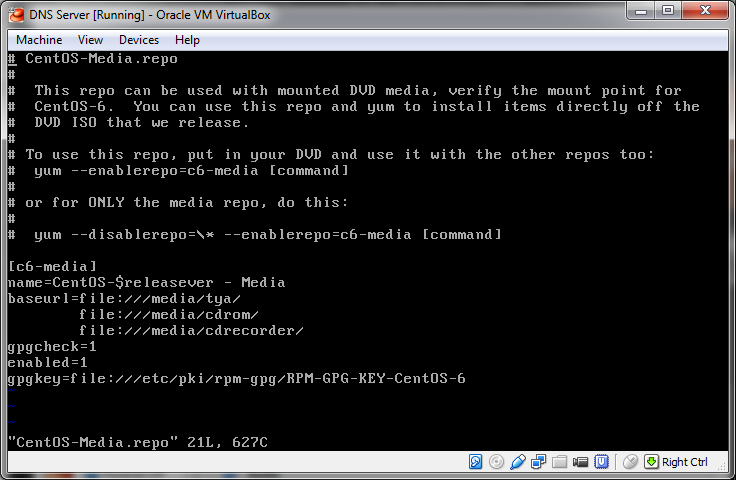

Kemudian masuk ke file media dengan cara “ vi CentOS-Media.repo “ dan edit file seperti pada gambar dibawah ini

Buat file dengan cara “ mkdir /media/tya “ hal ini bertujuan untuk me mount. Melakukan mount dengan cara ketikan perintah “ mount /dev/cdrom /media/tya “

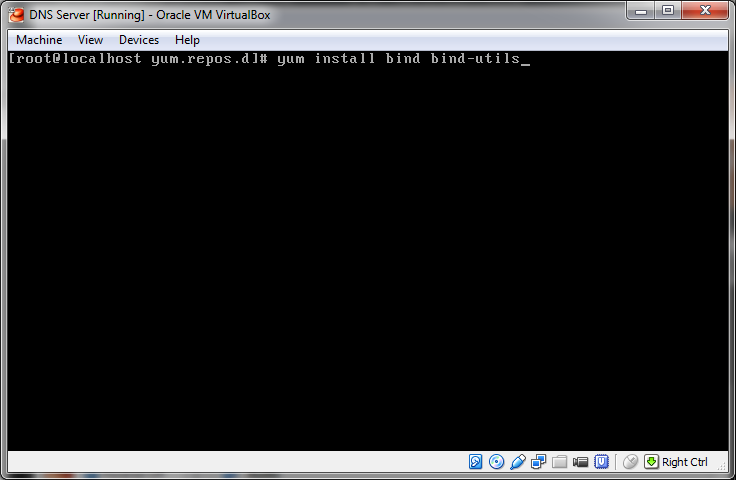

Selanjutnya iinstall seperti pada gambar dibawah ini dengan cara “ yum install bind bind-utils “

Selanjutnya tunggu beberapa saat hingga proses instalasi selesai

Kemudian masuk ke file named.conf, kemudian masukan IP DNS dan IP NETWORK nya lalu save dan restart dengan cara “ service named restart “

Selanjutnya sroll kebagian bawah kemudian tambahkan zone nya seperti pada gambar dibawah ini

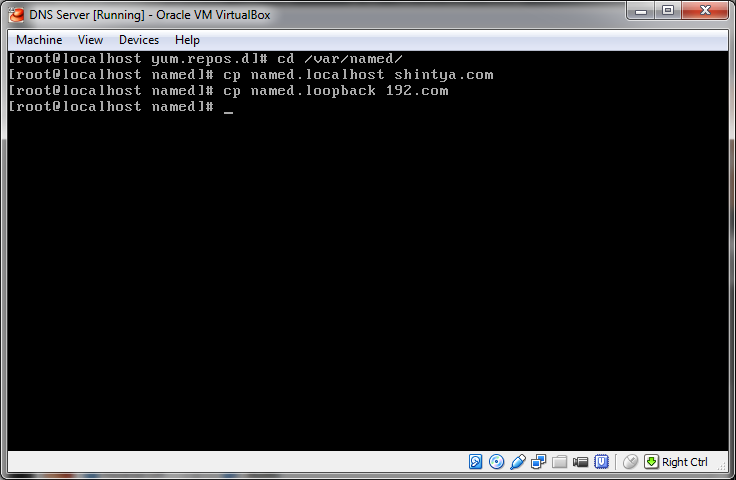

Masuk ke named dengan cara “ cd /var/named “ kemudian copy kan file berikut ini ke file forward dan reverse yang tadi kita buat

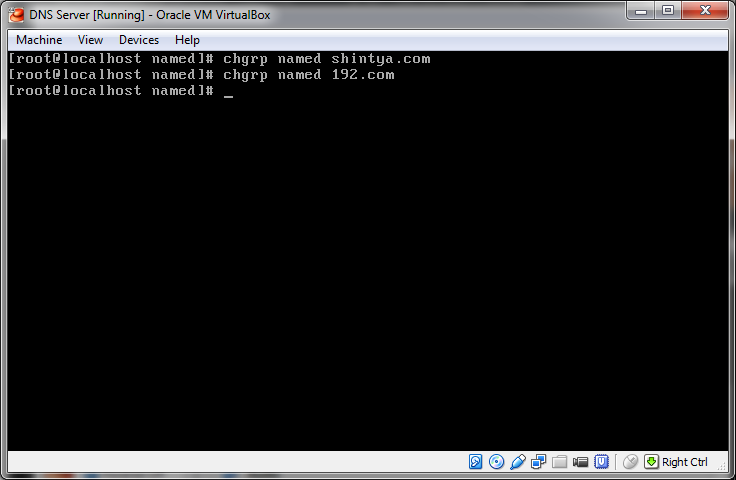

Kemudian lakukan perintah chgrp pada file forward dan reverse yang tadi

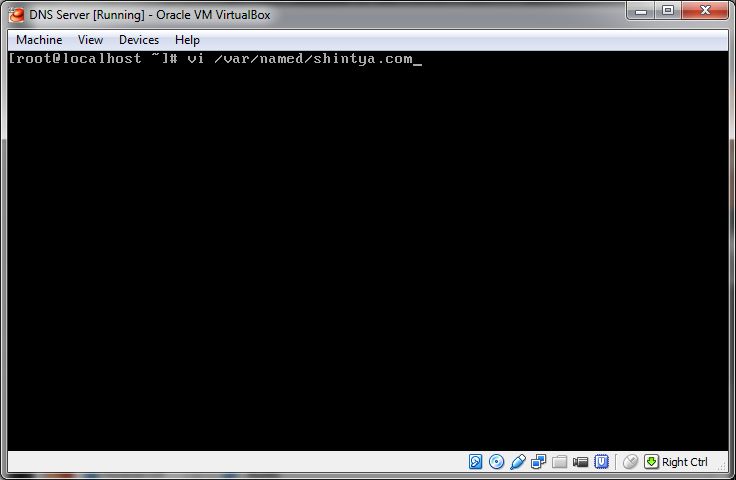

Selanjutnya kita masuk ke file forward dengan cara “ vi /var/named/shintya.com “

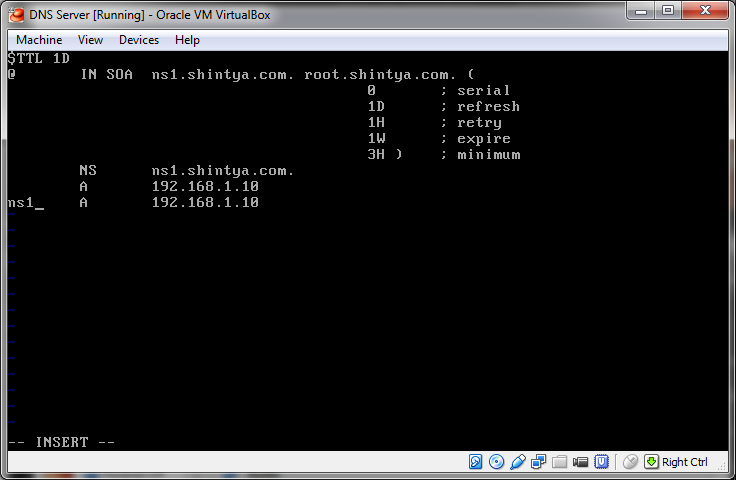

Ketikan perintah seperti pada gambar dibawah ini. KET angka 10 maksudnya adalah belakang IP DNS nya

Kemudian kita masuk ke file reverse nya dengan cara “ vi /var/named/192.com

Edit seperti pada gambar dibawah ini. KET angka 10 merupakan no belakang IP DNS

Selanjutnya restart settingan pada file named yang tadi telah kita atur dengan cara “ service named restart “

Selanjutnya masuk ke file resolv.conf

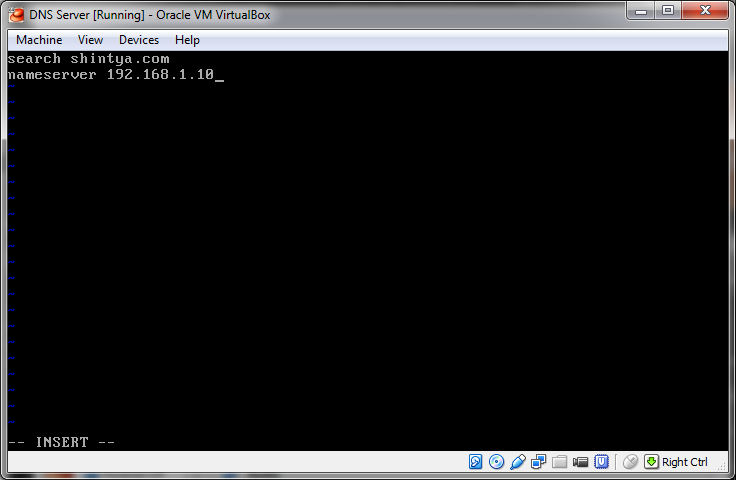

Ketikan perintah seperi pada gambar dibawah ini dengan name server IP DNS lalu save

Untuk pengecekan lakukan nslookup terhadap domain dan IPnya

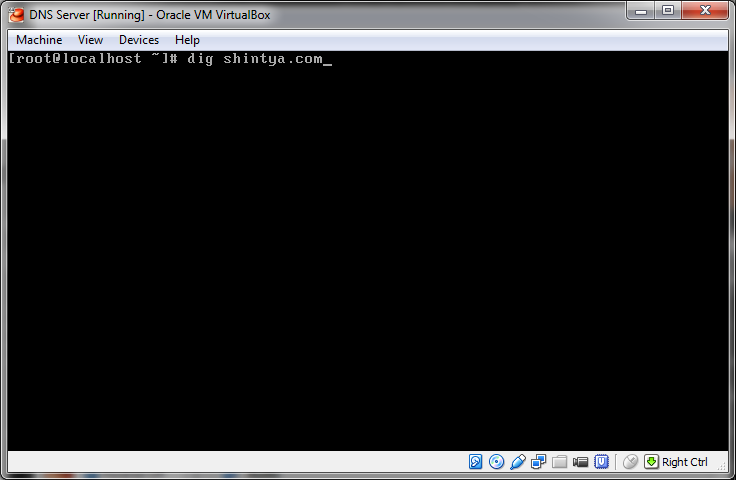

Untuk pengecekan yang kedua ketikan perintah dig terhadap domain nya

Jika muncul seperti pada gambar dibawah ini maka telah berhasil

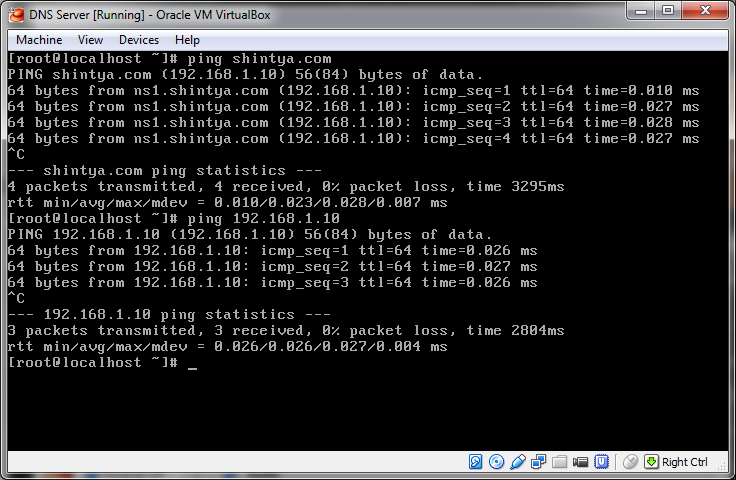

Selanjutnya lakukan PING terhadap domain dan IP nya

Pada client, atur IP pada win 7 client nya

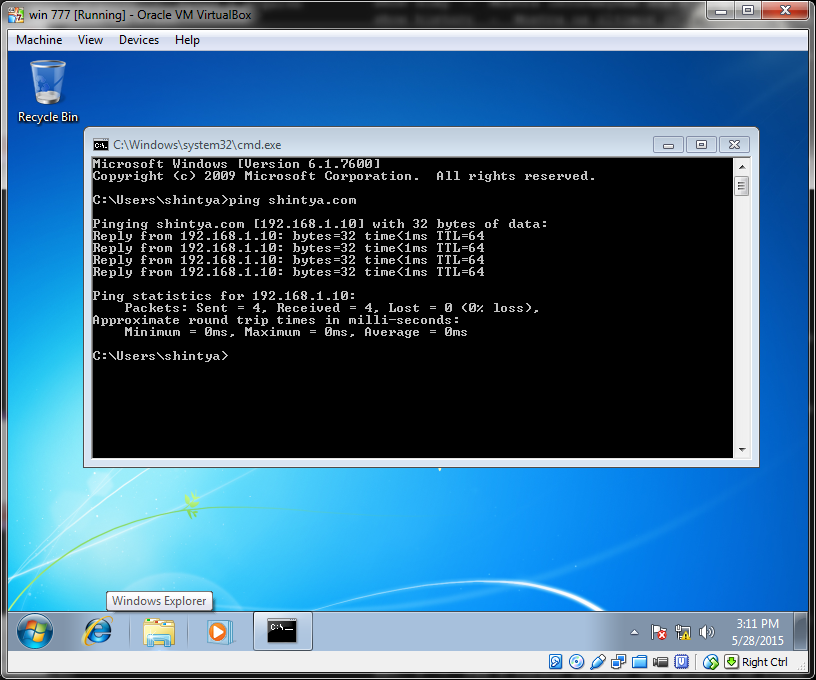

Lakukan PING dari client terhadap domain yang tadi telah kita buat di SERVER

Selanjutnya lakukan PING lagi terhadap IP server tadi

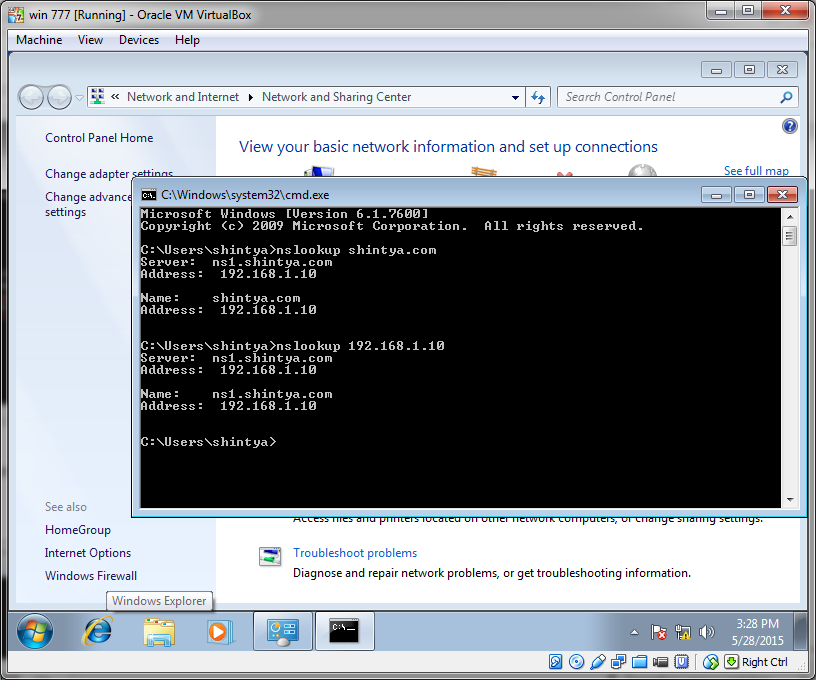

Lakukan nslookup terhadap domain dan IP server DNS tadi

DNS MASTER & SLAVE

TOPOLOGI

TABEL  ADDRESSING

NO	SERVER	SISTEM OPERASI	IP ADDRESS
1	DNS Master	CentOS 6.6	172.16.11.40
2	DNS Slave	CentOS 6.6	172.16.11.50
3	FTP	CentOS 6.6	172.16.11.60
4	Client	Windows 7	172.16.11.70

TUJUAN

• Mengetahui konfigurasi DNS Server
• Mengetahui pengertian DNS Server

KONSEP DASAR

   Merupakan sistem database yang terdistribusi yang digunakan untuk pencarian nama komputer di jaringan yang menggunakan TCP/IP. DNS mempunyai kelebihan ukuran database yang tidak terbatas dan juga mempunyai performa yang baik.

   Merupakan aplikasi pelayanan di internet untuk menterjemahkan domain name ke alamat IP dan juga sebaliknya.

   Komputer yang terhubung dan memiliki tanggung jawab memberikan informasi zona nama domain anda, merubah nama domain menjadi alamat IP dan juga memiliki tanggung jawab terhadap distribusi email di mail server yang menyangkut dengan nama domain.

   Aplikasi yang membantu memetakan host name sebuah komputer ke IP address pada aplikasi yang terhubung ke Internet seperti web browser atau e-mail.

KONFIGURASI

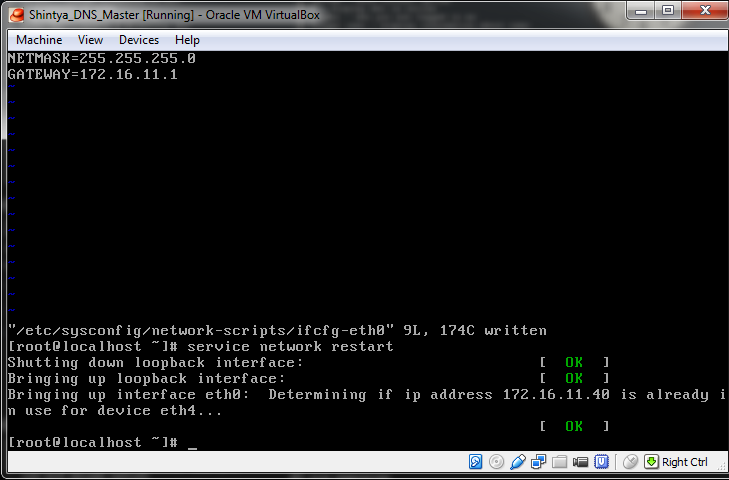

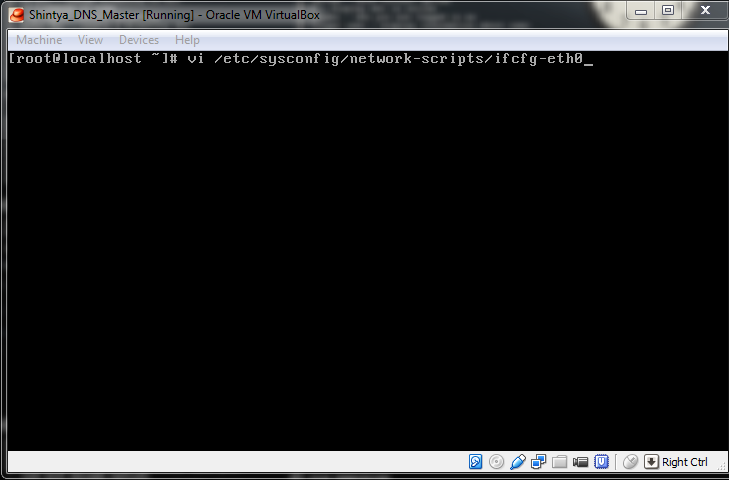

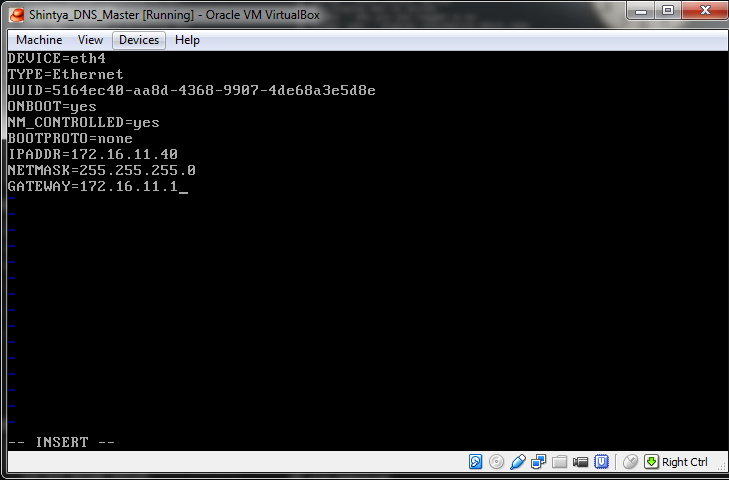

1. Pertama tama kita atur terlebih dahulu IP pada DNS MASTER nya, kemudian restart



2. Lakukan installasi dengan cara ketikan perintah “ yum install bind bind-utils “

3. Tunggu beberapa saat hingga proses intalasi selesai

4. Kemudian masuk ke file named.conf dengan cara “ vi /etc/named.conf “

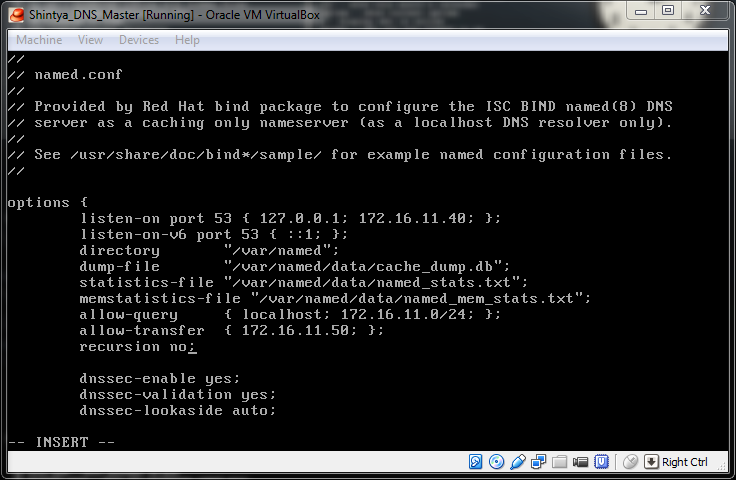

5. Selanjutnya masukan IP DNS master, IP Network,dan IP DNS slave seperti pada gambar dibawah ini kemudian save

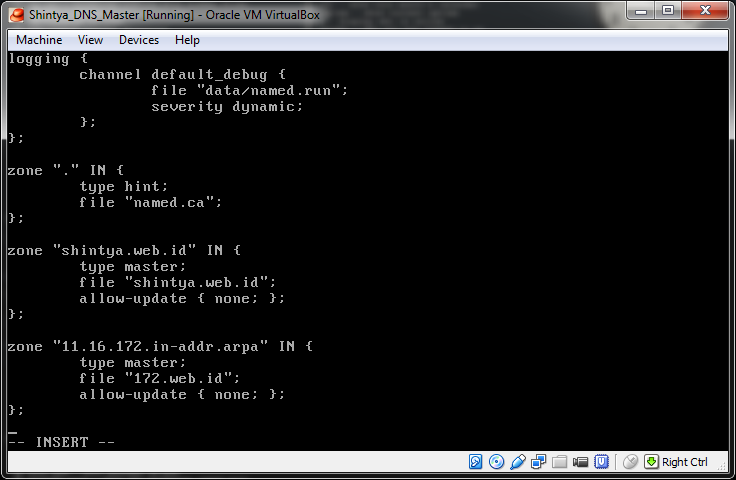

6. Kemudian tambahkan zone pada paling bawah script, tambahkan nama domain

7. Kemudian masuk ke /var/named kemudian ketikan perintah “ cp named.localhost shintya.web.id “ dan “cp named.loopback 172.web.id “

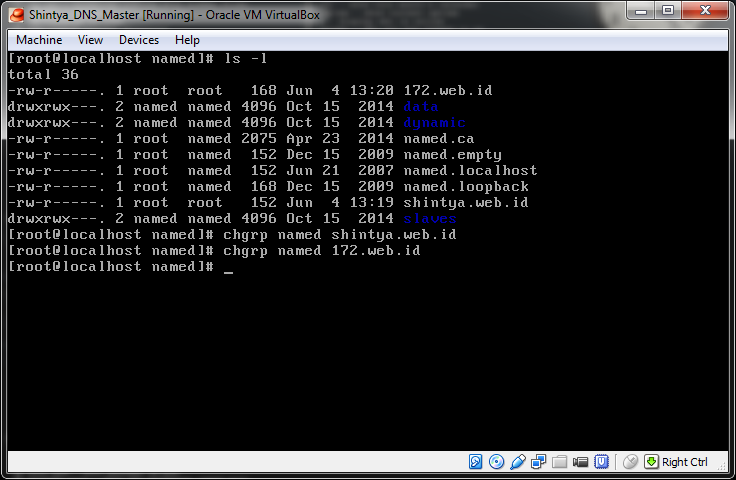

8. Selanjutnya ketikan perintah “ chgrp named shintya.web.id “ dan “chgrp named 172.web.id “

9. Kemudian edit file forward dengan cara ketikan perintah “ vi /var/named/shintya.web.id “

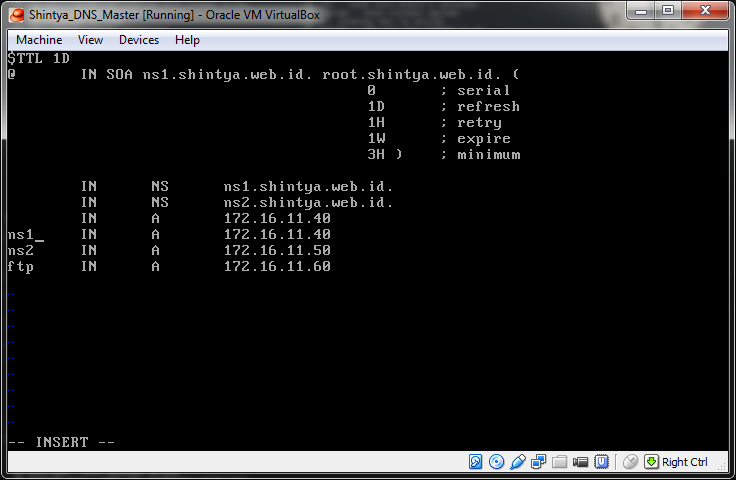

10. Edit file seperti pada gambar dibawah ini. KET : 40  {IP DNS MASTER}  50  {IP DNS SLAVE} 60  {IP DNS FTP}. Kemudian save

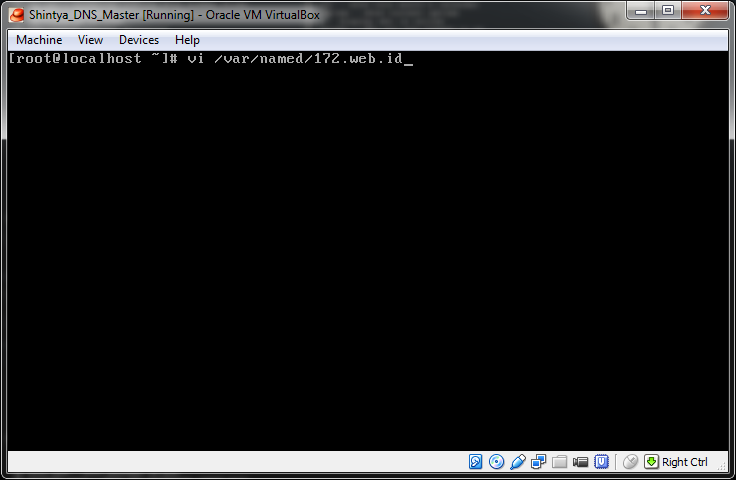

11. Selanjutnya edit file reverse dengan cara ketikan perintah “ vi /var/named/172.web.id “

12. Edit file seperti pada gambar dibawah ini. KET : 40  {IP DNS MASTER}  50  {IP DNS SLAVE} 60  {IP DNS FTP}. Kemudian save

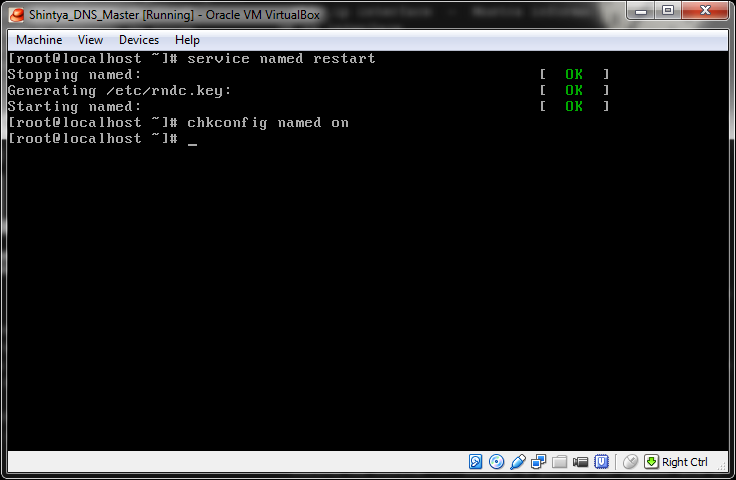

13. Kemudian lakukan restart dengan cara ketikan “ service named restart “

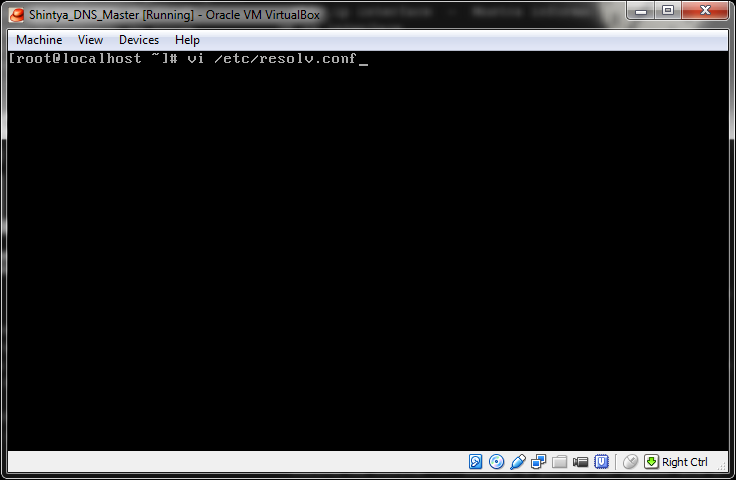

14. Selanjutnya edit file resolv.conf

15. Kemudian ketikan “ search ( domain ) nameserver ( IP DNS master )

16. Lakukan pengecekan dengan cara lakukan nslookup

17. Selanjutnya lakukan pengecekan kembali dengan cara nslookup IP DNS MASTER

18. Ketikan perintah “ Dig shintya.web.id “

19. Jika berhasil maka akan muncul tampilan seperti dibawah ini

( DNS SLAVE )

20. Kemudian pertama pertama atur ip terlebih dahulu untuk DNS Slave

21. Kemudian restart network nya

22. Lakukan install bind dengan cara “ yum install bind bind-utils “

23. Tunggu beberapa saat hingga proses selesai

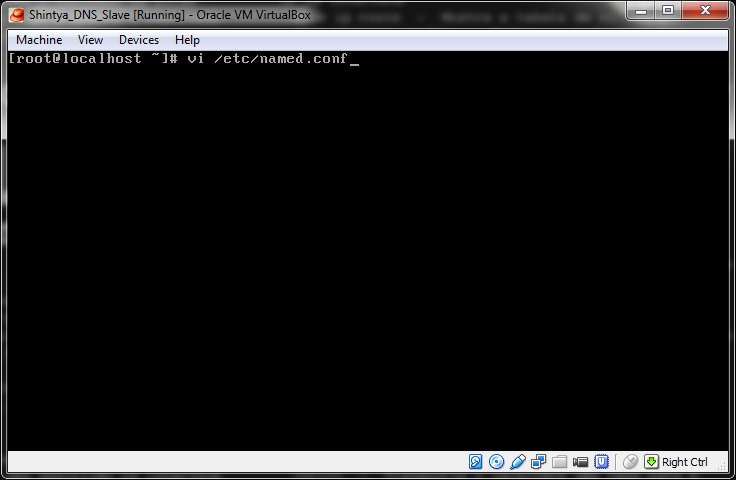

24. Setelah itu edit file named.conf

25. Masukan IP Slave dan IP network nya

26. Scroll ke bawah kemudian tambahkan zone lagi seperti pada gambar dibawah ini

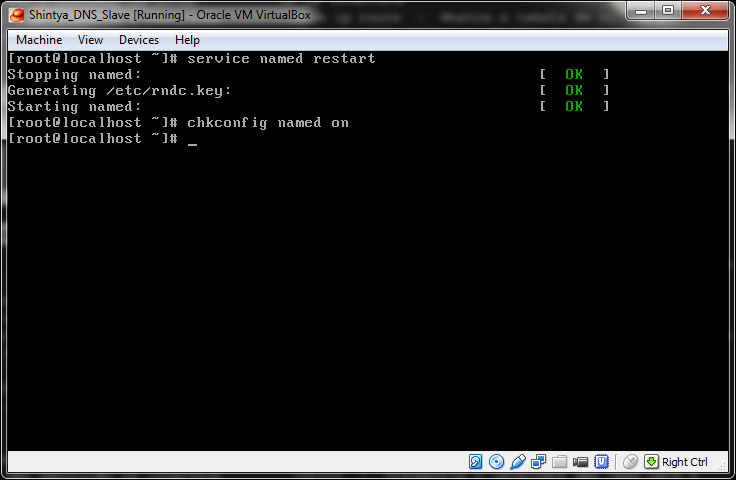

27. Setelah itu restart file named nya dengan cara ketikan perintah “ service named restart “

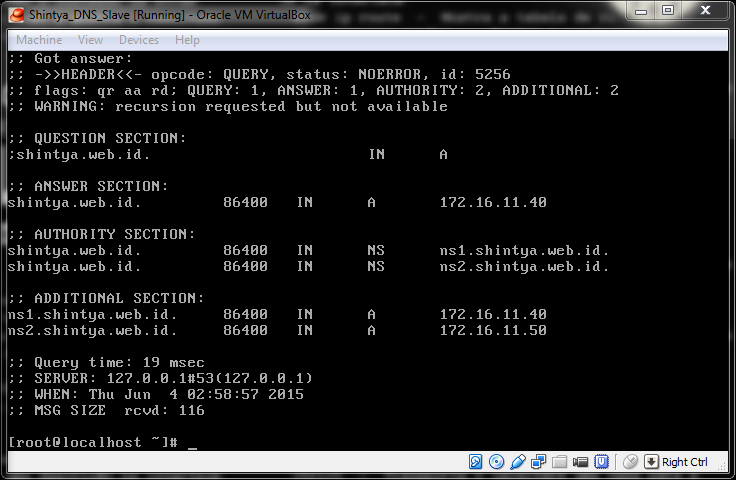

28. Kemudian ketikan perintah “ dig shintya.web.id “

29. Jika muncul tampilan seperti dibawah ini maka telah berhasil

( DNS FTP )

30. Atur IP address pada DNS FTP nya

31. Restart network yang telah di atur dengan cara “ service network restart “

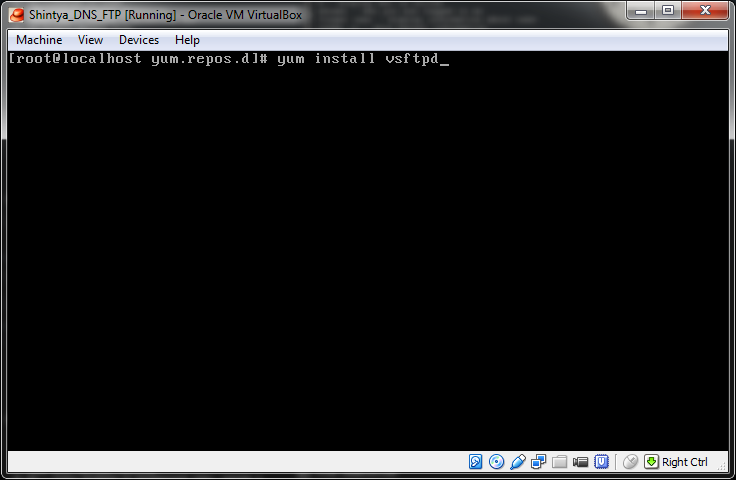

32. Kemudian install vsftpd dengan cara “ yum install vsftpd “

33. Tunggu beberapa saat hingga proses instalasi selesai

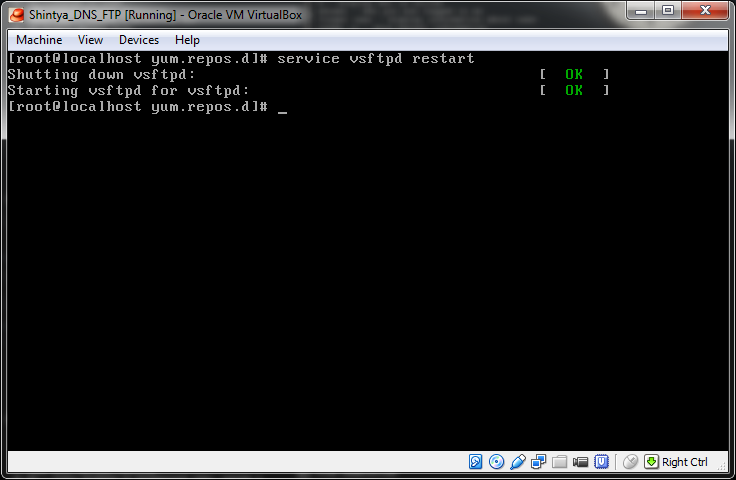

34. Selanjutnya restart vsftpd nya dengan cara “ service vsftpd restart ‘

( CLIENT )

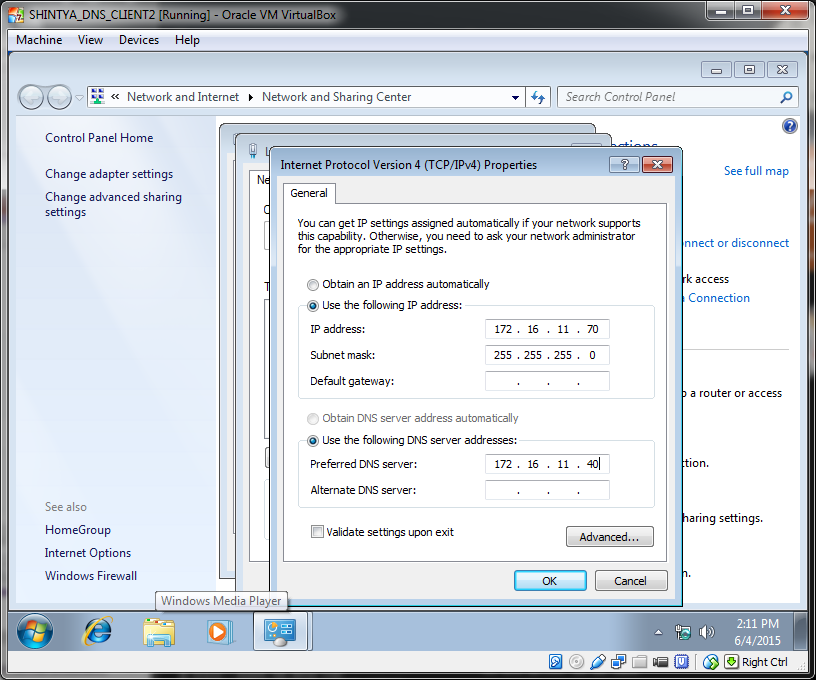

35. Atur IP Client dengan gateway nya IP DNS Master nya

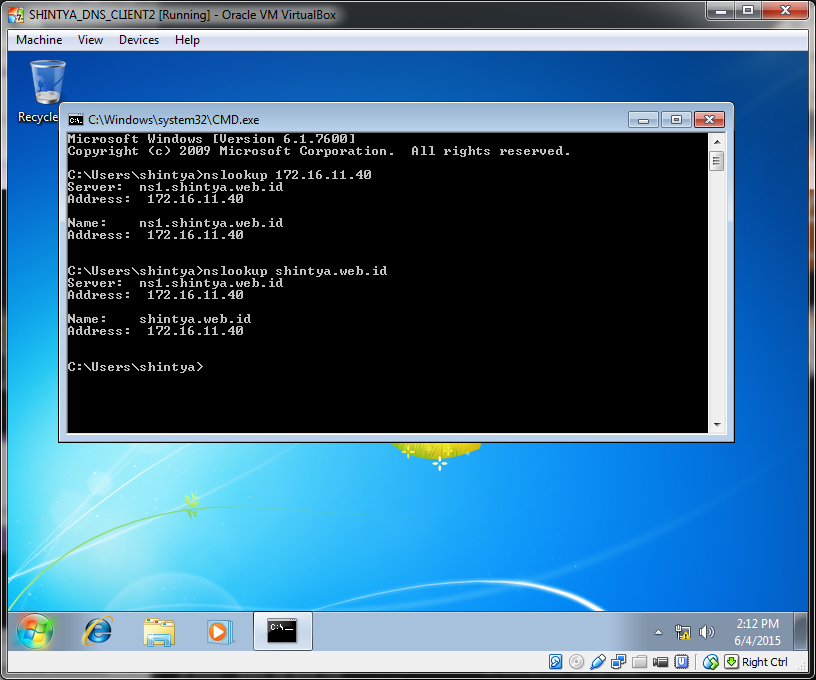

36. Lakukan pengecekaan dengan cara “ nslookup ( nama domain ) dan nslookup ( ip dns master )

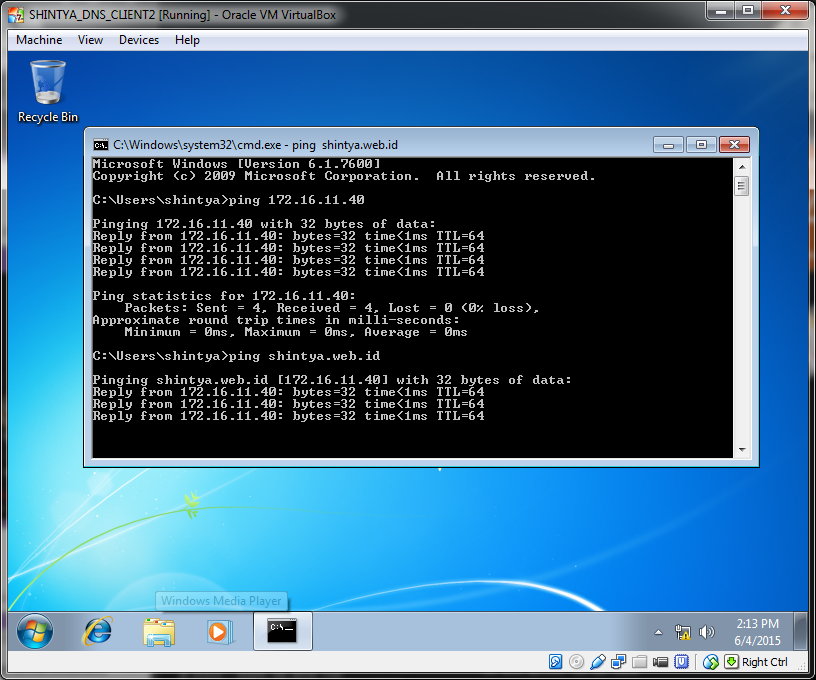

37. Kemudian lakukan ping ke IP DNS Master dank e domain

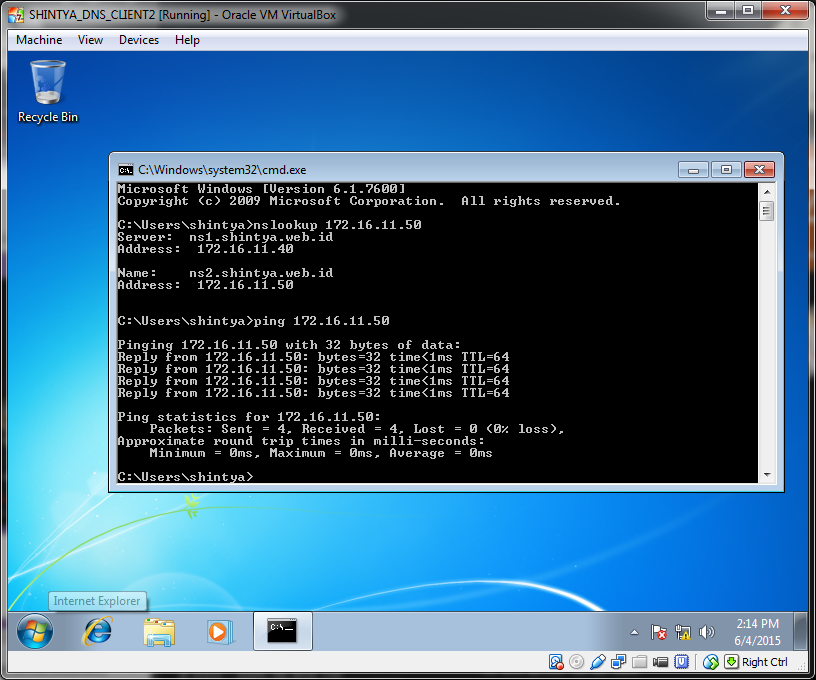

38. Kemudian lakukan nslookup ( IP DNS Slave ) dan ping ( IP DNS Slave )

39. Kemudian lakukan nslookup ( IP DNS FTP )

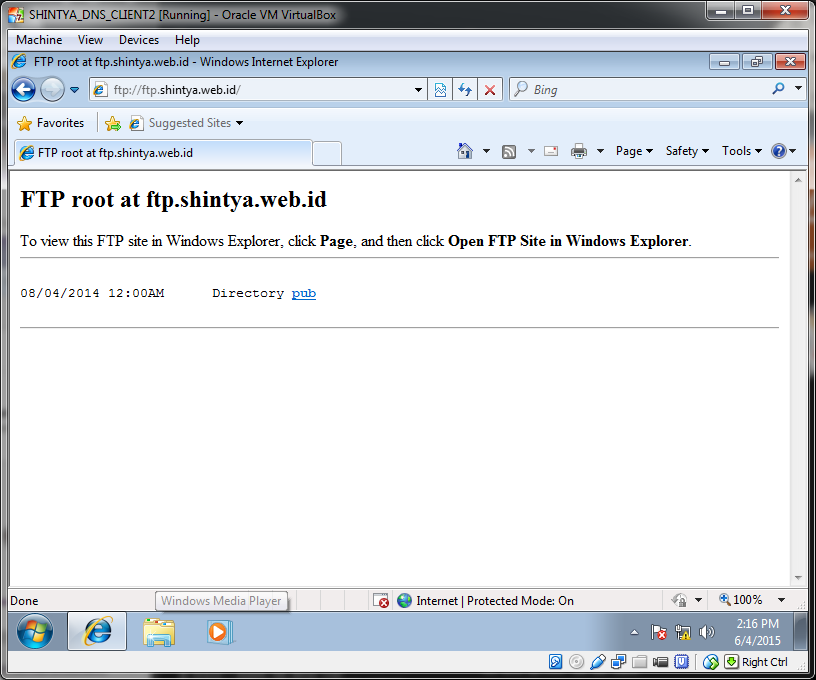

40. Terakhir lakukan pengujian dengan cara buka web browser lalu ketikan “ ftp://ftp.shintya.web.id “ jika muncul tampilan seperti dibawah maka telah berhasil
