Lab 6 : How to Netinstall in the Mikrotik Routerboard

Purpose :

Tujuan :

1. To know what is the meaning of Mikrotik Routerboard

Dapat mengetahui pengertian dari Mikrotik Routerboard

2. To know what is the meaning of upgrade and downgrade

Dapat mengetahui pengertian dari upgrade dan downgrade

3. To know how to netinstall in Mikrotik Routerboard via Winbox

Dapat mengetahui cara netinstall di Mikrotik Routerboard melalui Winbox

Materials :

Bahan :

1. Mikrotik Routerboard

Mikrotik Routerboard

2. Cable UTP

Kabel UTP

3. Application Winbox

Aplikasi Winbox

4. Application Netinstall

Aplikasi Netinstall

Basic Concept :

Konsep Dasar :

1. Understanding Mikrotik Routerboard

RouterBOARD the hardware (router) designed by MikroTik. RouterBOARD has a variety of series and interface tailored to the needs. RouterOS RouterBOARD use as a software / operating system.

RouterBOARD merupakan hardware (Router)  yang didesain oleh MikroTik. RouterBOARD memiliki beragam seri dan interface yang disesuaikan dengan kebutuhan.  RouterBOARD menggunakan RouterOS sebagai software / sistem operasinya.

2. Understanding WinBox

Winbox is a utility that is used to perform remote to our proxy server in GUI mode

Winbox adalah sebuah utility yang digunakan untuk melakukan remote ke server mikrotik kita dalam mode GUI

3. Understanding Netinstall

Netinstall is a program that runs on a Windows computer that allows you to install RouterOS MikroTik RouterBoard to a PC or to a network via Ethernet.

Netinstall adalah program yang berjalan pada komputer Windows yang memungkinkan Anda untuk menginstal MikroTik RouterOS ke PC atau ke RouterBoard melalui jaringan Ethernet.

Steps  :

Langkah – langkah :

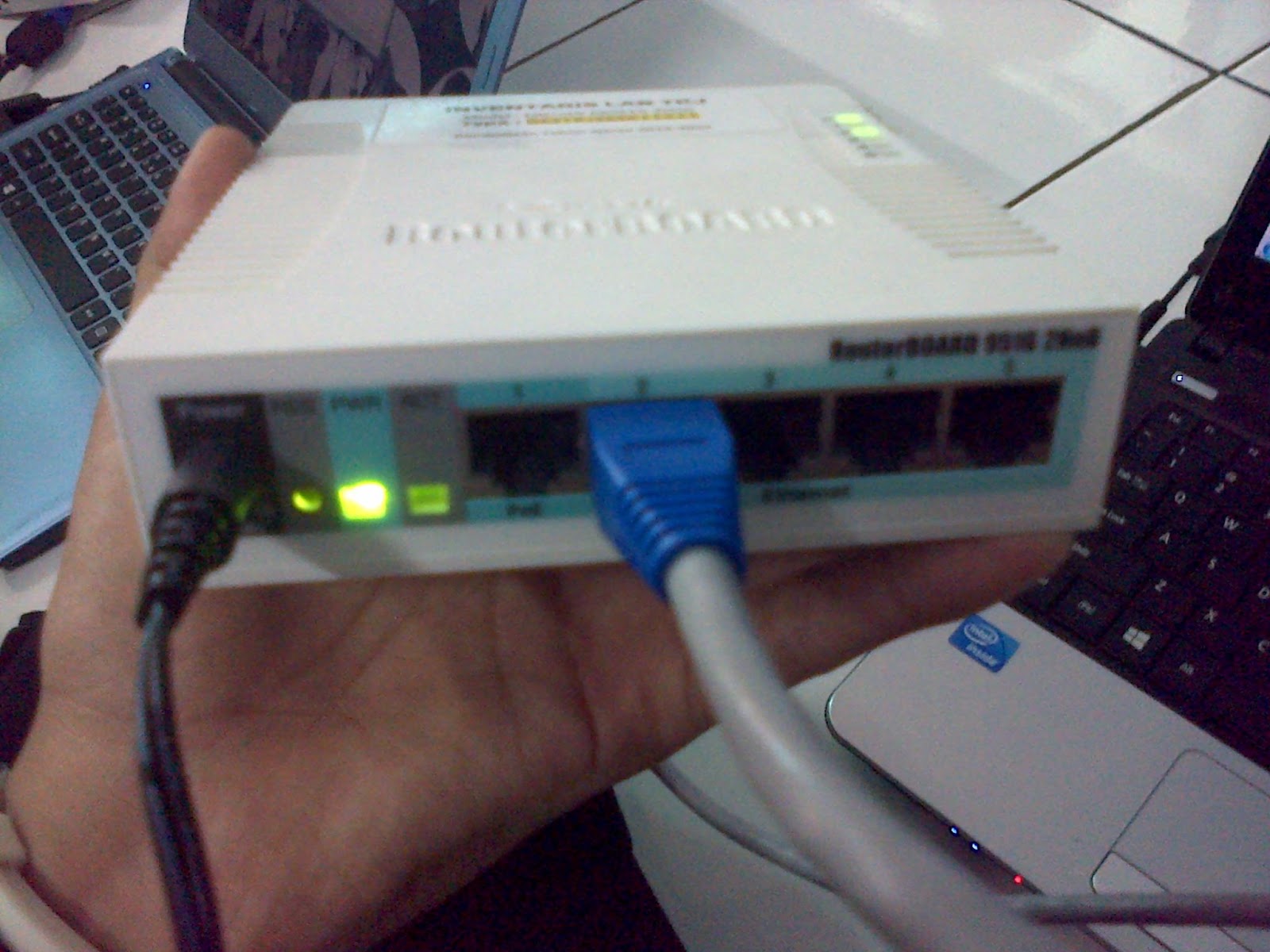

1. Make sure first UTP cable already installed on your laptop or PC connected to Mikrotik RouterBOARD. Plug UTP cable from your PC or laptop at the port to 2 routerboard

Pastikan terlebih dahulu kabel UTP yang sudah terpasang di laptop atau PC yang terhubung ke Mikrotik Routerboard. Colokkan kabel UTP dari PC atau laptop anda pada port ke 2 routerboard

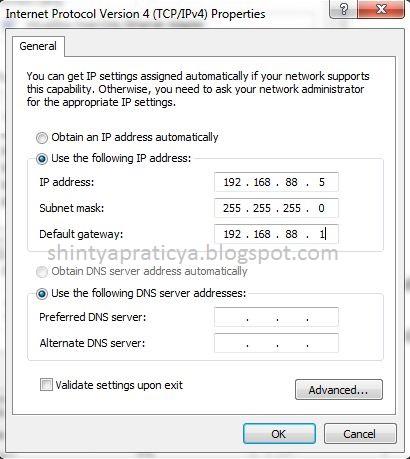

2. then set the first IP on your laptop or PC (win 7) according to IP on routerboard

kemudian atur terlebih dahulu IP pada laptop atau PC anda ( win 7 ) sesuai dengan IP pada routerboard

3. Open Winbox application by selecting the browse to see the IP or Mac Address routerboard, select and click connect to connect applications routerboard

Buka aplikasi Winbox dengan cara pilih browse untuk melihat IP atau Mac  Address routerboard, pilih lalu klik sambungkan untuk menyambungkan aplikasi routerboard

4. The next see the article by mipsbe which is a version of the processor used routerboard

Selanjutnya lihat tulisan mipsbe yang merupakan versi dari processor ruterboard yang digunakan

5. Download application netinstall in www.mikrotik.com/download routerboard further adjusted by the type and version you want to use

Download aplikasi netinstall di www.mikrotik.com/download selanjutnya sesuaikan dengan type routerboard dan versi yang ingin anda gunakan

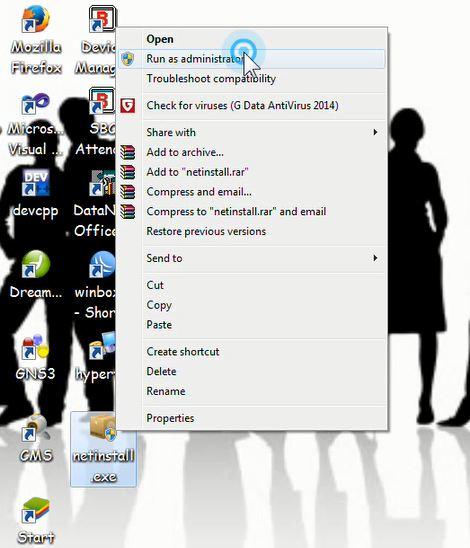

6. Then open the application netinstall right-click and select Run as administrator

Selanjutnya buka aplikasi netinstall klik kanan dan pilih run as administrator

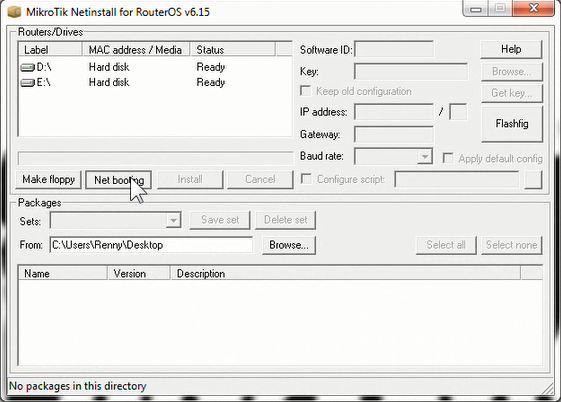

7. Then click the Net Booting

Kemudian klik tombol Net Booting

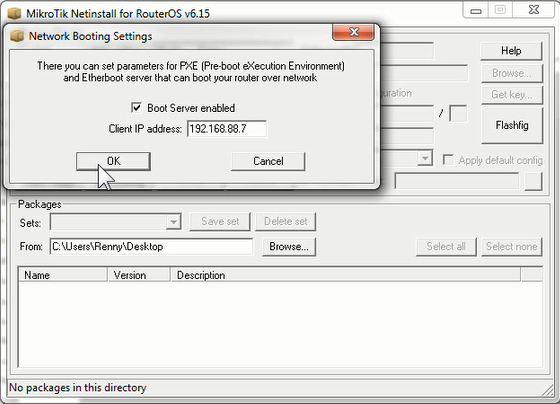

8. Put a checklist on the boot server IP enabled and the contents of which must be an IP network with IP routerboard laptop or PC then you click ok

Beri tanda ceklist pada boot server enabled dan isi IP yang harus satu network dengan IP routerboard lalu IP laptop atau PC anda klik ok

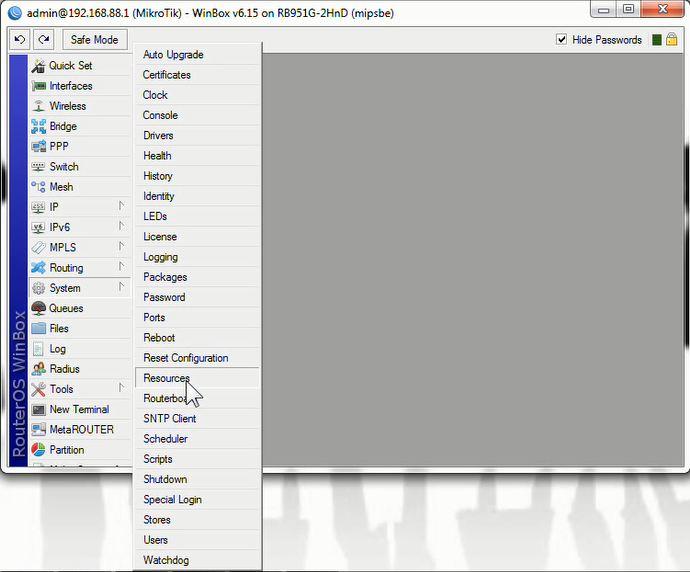

9. Open the application and select menu system winbox then Choose your routerboard

Buka aplikasi winbox dan pilih menu system kemudian piih routerboard

10. Select setting

Pilih setting

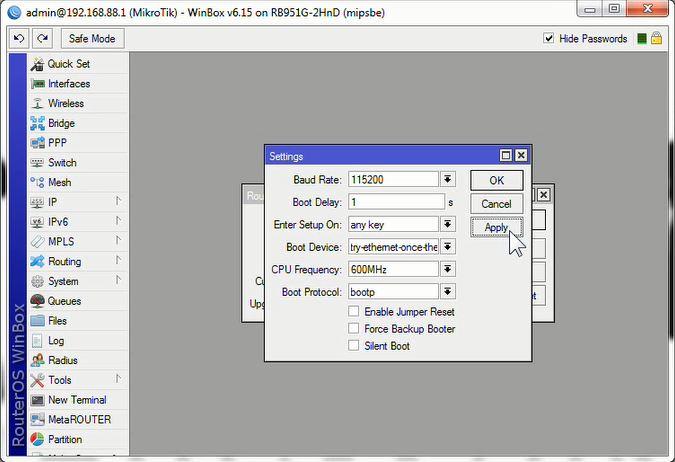

11. In the "Boot Device" change to "try-ethernet-once-then-nand", then press Apply and ok

Pada “Boot Device” rubah menjadi “try-ethernet-once-then-nand”, lalu tekan apply dan ok

12. Then reboot

Kemudian reboot

13. then change the port routerboard from port 2 to port 1

setelah itu ganti port routerboard dari port 2 ke port 1

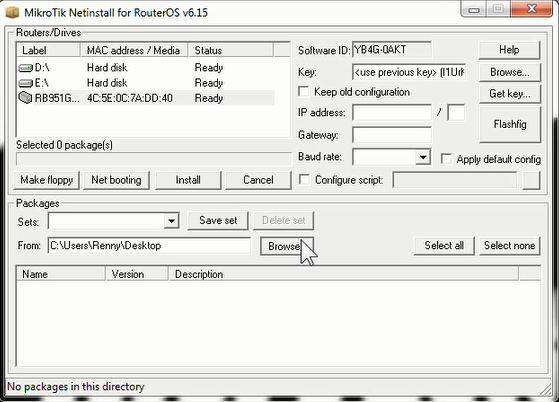

14. Open the application netinstall then in the menu "router / device" has been used there RB

Buka aplikasi netinstall maka di menu “router/device” sudah terdapat RB yang digunakan

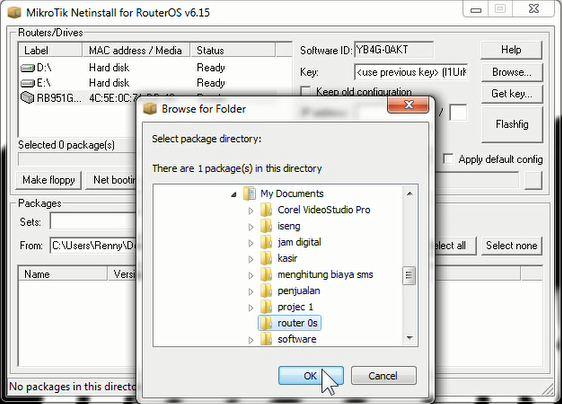

15. Press browse and select the folder where you saved the file .npk if you do not have to download www.mikrotik.com or in www.routeros.co.id

Tekan browse lalu pilih folder dimana anda menyimpan file .npk kalau belum punya bisa download di www.mikrotik.com atau di www.routeros.co.id

16. Check the file "routeros-mipsbe" and then select "install" and wait until the installation is complete

Beri tanda centang pada file “routeros-mipsbe” lalu pilih “install” dan tunggu sampai proses penginstallan selesai

17. Open WinBox application, the installation process using netinstall will delete all your routerboard configuration, so that it becomes the default

Buka aplikasi WinBox, maka proses instalasi menggunakan netinstall akan menghapus semua konfigurasi routerboard anda, sehingga menjadi default
