Lab 3 : Remote Access

Purpose :

Tujuan :

1. To know what is the meaning of Mikrotik Routerboard

Dapat mengetahui pengertian dari Mikrotik Routerboard

2. To know how to change the mikrotik routerboard IP using IP features and new terminal in winbox

Dapat mengetahui cara IP routerboard mikrotik menggunakan IP dan new terminal pada winbox

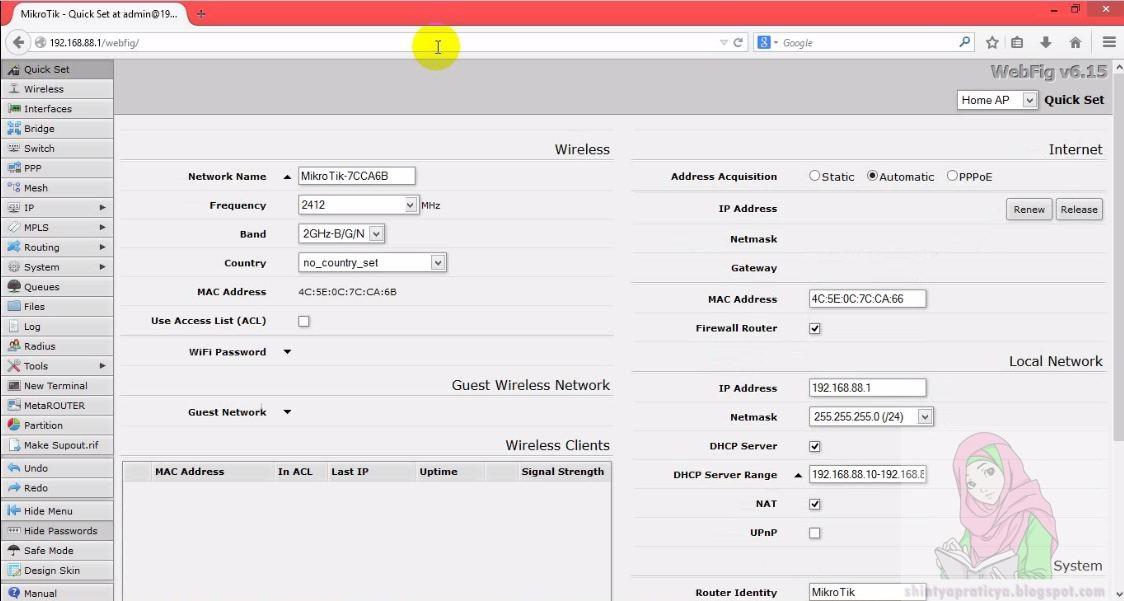

3. To know how to remotely mikrotik routerboard using webfig in the web browser

Dapat mengetahui cara meremote routerboardikrotik menggunakan webfig pada web browser

4. To know how to remotely mikrotik routerboard using SSH with putty program

Dapat mengetahui cara meremote routerboardikrotik menggunakan SSH dengan program putty

5. To know how to remotely mikrotik routerboard using with CMD on the client

Dapat mengetahui cara meremote routerboardikrotik menggunakan telnet pada CMD client

6. To know how to remotely mikrotik routerboard using hyperterminal program

Dapat mengetahui cara meremote routerboardikrotik menggunakan program hyperterminal

Basic Concepts :

Konsep Dasar :

1. Understanding Mikrotik Routerboard

Pengertian Mikrotik Routerboard

RouterBOARD the hardware (router) designed by MikroTik. RouterBOARD has a variety of series and interface tailored to the needs. RouterOS RouterBOARD use as a software / operating system.

RouterBOARD merupakan hardware (Router)  yang didesain oleh MikroTik. RouterBOARD memiliki beragam seri dan interface yang disesuaikan dengan kebutuhan.  RouterBOARD menggunakan RouterOS sebagai software / sistem operasinya.

Steps :

Langkah-langkah :

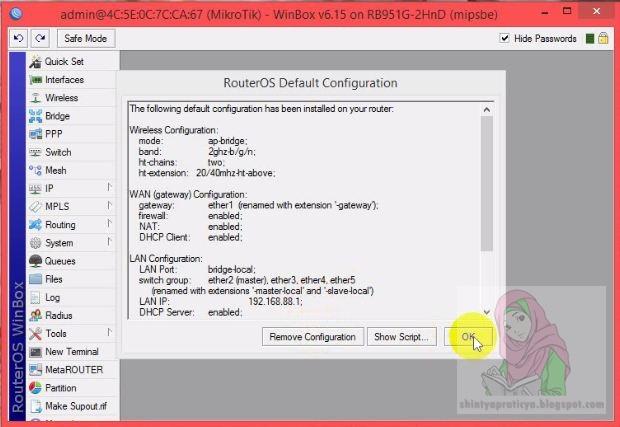

1. Set up cables UTP on the laptop or PC that is connected to Mikrotik Routerboard, then reset the default IP router first. After that it will show the default IP proxy routerboard

Pasangkan kabel UTP pada laptop atau pc yang terhubung ke Mikrotik Routerboard,  lalu reset terlebih dahulu ip default routernya. Setelah itu maka akan terlihat IP default mikrotik routerboard

2. Next, PING to its default IP proxy routerboard

Selanjutnya PING ke IP default mikrotik routerboard nya

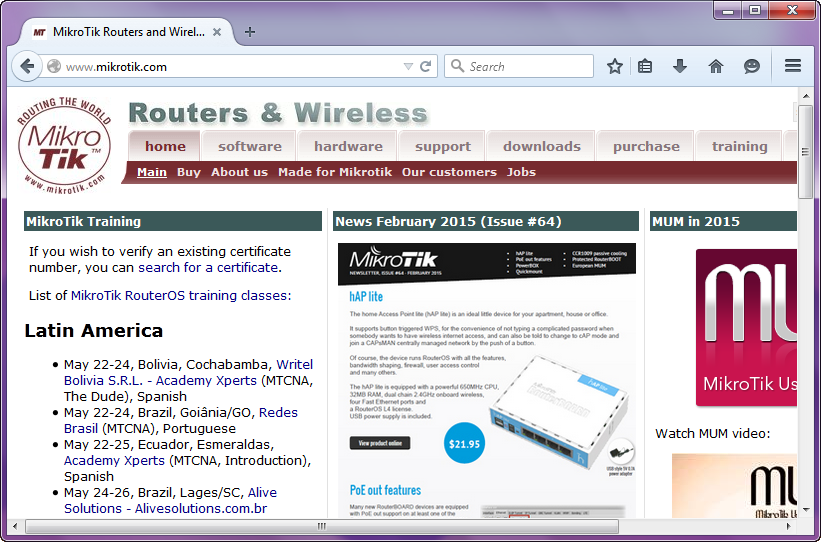

3. Open your web browser and do a trial by way of typing its IP proxy routerboard web your browser

Buka web browser anda kemudian lakukan percobaan dengan cara ketikan IP mikrotik routerboard nya dweb browser anda

4. Next do the test by changing the IP routerboard

Selanjutnya lakukan uji coba dengan cara mengubah IP routerboard

5. Next, change your IP Pleased course

Selanjutnya ubah IP sesuka kalian saja

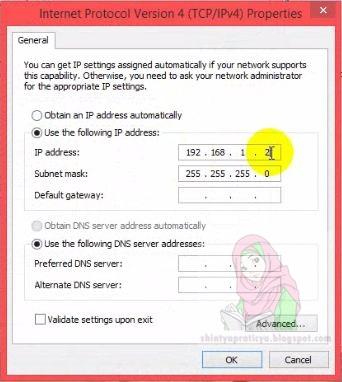

6. And change the IP on the client and the default gateway IP input routerboard

Dan ubah IP pada client lalu default gateway masukan IP routerboardnya

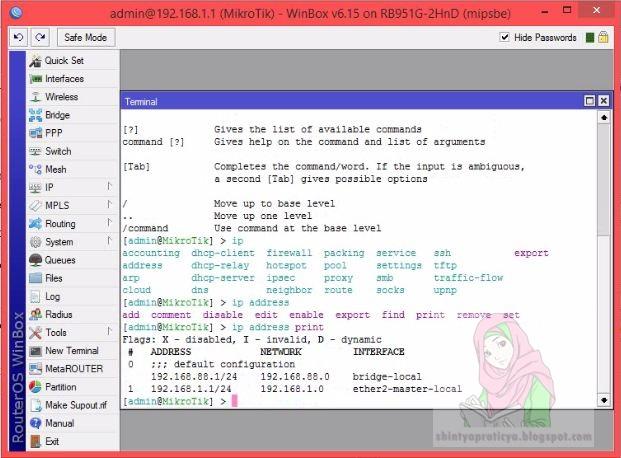

7. Then lalukann checks on winbox by way of typing ip address print

Kemudian lalukann pengecekan pada winbox dengan cara ketikan ip address print

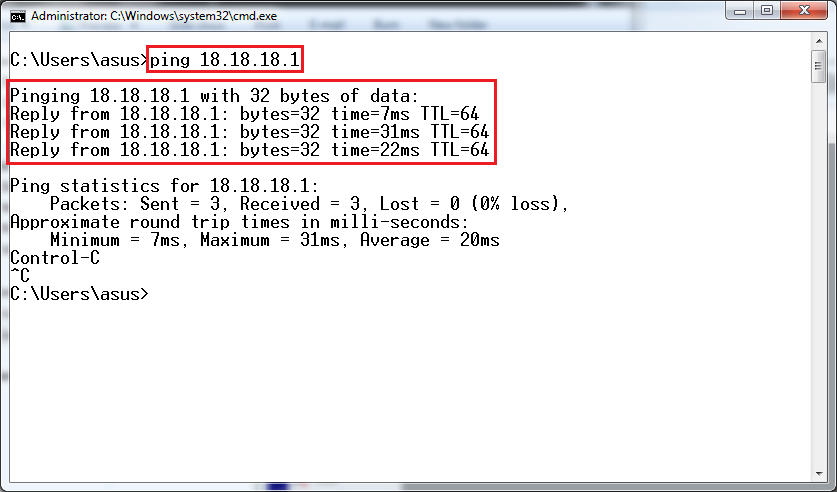

8. And do PING from client
   Dan lakukan PING dari client

9. Then after we change the IP using winbox now we will try change the IP terminal by "IP address edit 0" and then enter the value name "address" and change its IP, here I changed the IP into 192.168.12.1/24

Kemudian setelah kita mengganti IP menggunakan winbox sekarang kita akan mencoba menggannti IP dengan terminal dengan cara “IP address edit 0” kemudian masukan value name “address”dan ubah IP nya, disini saya mengubah IP menjadi 192.168.12.1/24

10. Then change again his client IP

    Kemudian ubah lagi IP pada client nya

11. And now try to use Telnet remote proxy routerboard

    Dan sekarang coba remote mikrotik routerboard mnggunakan telnet

12. And if you can then you are able to login remotely mikrotik me routerboard

    Dan jika anda dapat login maka anda sudah dapat me remote mikrotik routerboard

13. This means that now we can already remote mikrotik me routerboard

    Artinya sekarang kita sudah dapat me remote mikrotik routerboard

14. now we use traditional putty program, enter the IP and open

    sekarang kita mengggunakan program putty, masukkan IP lalu open

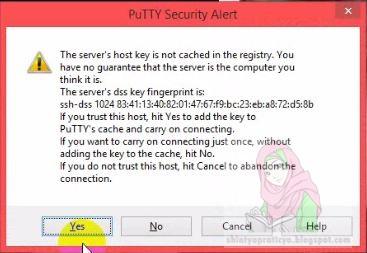

15. Just click yes if the display appears this

    Klik saja yes jika muncul tampilan ini

16. It will be asked to login

    Maka akan diminta login

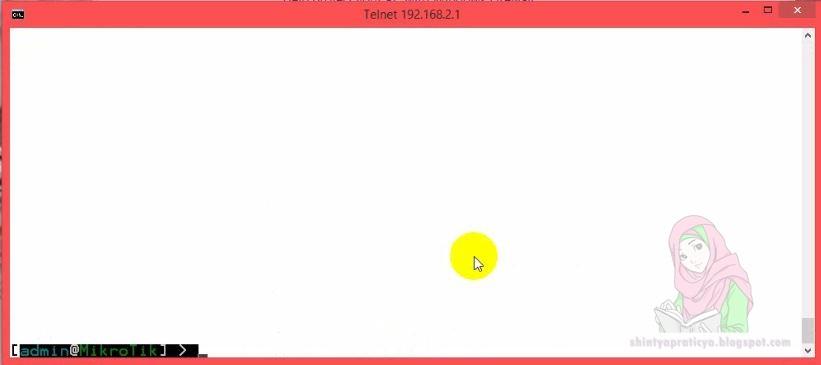

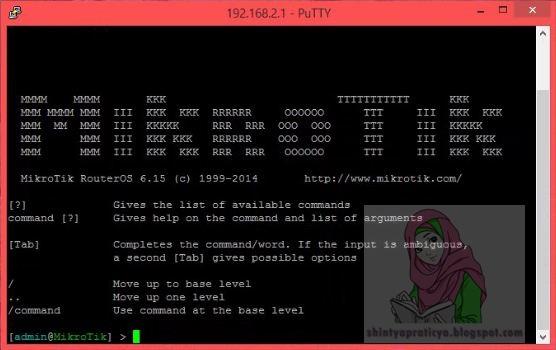

17. Then came this view after logging means we have been able to remotely mikrotk routerboard use puty

    Maka muncul tampilan ini setelah login artinya kita telah dapat meremote mikrotk routerboard menggunakan puty

15. Do also remotely using hyperterminal

    Lakukan juga meremote menggunakan hyperterminal

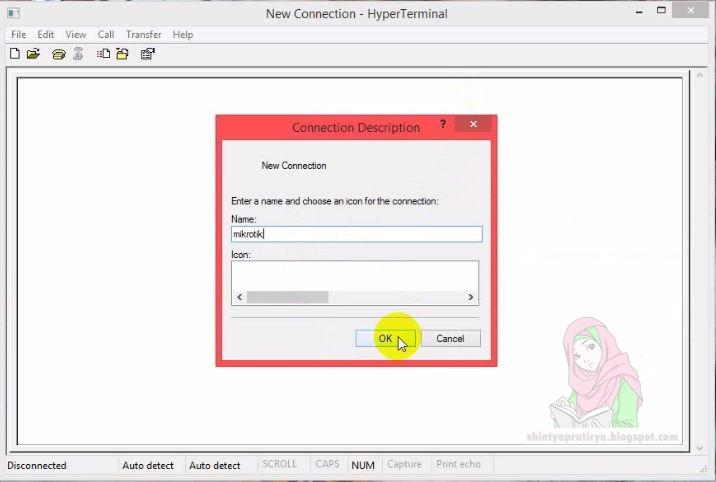

16. Then the IP masukannlah roterboard with port number 23 and connect using  TCP / IP (Winsock) then ok

    Maka masukannlah  IP roterboard dengan port number 23 dan connect using menggunakan TCP/IP (Winsock) lalu ok

17. Then we will be asked to log in and will appear like this

    Maka kita akan diminta login dan akan muncul tmpilan seperti ini

Continue Reading..

Lab 9 : Connecting internet with Routerboard

Purpose :

Tujuan :

1. To know what is the meaning MikrotikRouterboard

Dapat mengetahui pengertian dar mikrotik routerboard

2. To know what is the meaning of NAT

Dapat mengetahui pengertian dari NAT

3. To know how to configure routerboard that can be connect to the internet

Dapat mengetahui cara Konfigurasi routerboard dupaya dapat tersambung ke internet

Basic Concepts :

Konsep Dasar :

1. Understanding Mikrotik Routerboard

Pengertian Mikrotik Routerboard

RouterBOARD the hardware (router) designed by MikroTik. RouterBOARD has a variety of series and interface tailored to the needs. RouterOS RouterBOARD use as a software / operating system.

RouterBOARD merupakan hardware (Router)  yang didesain oleh MikroTik. RouterBOARD memiliki beragam seri dan interface yang disesuaikan dengan kebutuhan.  RouterBOARD menggunakan RouterOS sebagai software / sistem operasinya.

2. Understanding NAT

Pengertian NAT

NAT or also called the Network Address Translation duty is to make changes (Translation) of a data packet to change the IP Address Ip Address Private beg public with an option that can masquerade then select the action automatically be private Ip Ip Address Public Address

NAT atau di sebut juga dengan Network Address Translation bertugas yang melakukan perubahan(Translation) dari sebuah paket data yang merubah IP Address Private menjadi Ip Address Publik dengan opsi yang dapat di pilih pada action masquerade maka otomatis Ip Address private akan menjadi Ip Address Public

Steps :

Langkah-langkah :

1. First, enter the IP Address ether1 on routerboard

Pertama, supaya routerboard dapat tersambung ke internet, masukan IP pada routerboard

2. Next, input IP ether2 on the routerboard

Selanjutnya masukan IP ether2 pada routerboard

3. Then input a gateway

Kemudian masukan gateway

4. Then input the DNS too

Kemudian masukan juga DNSnya

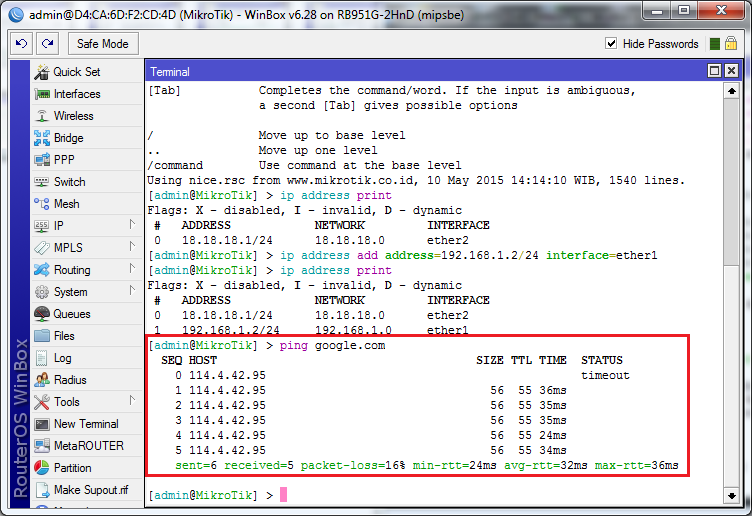

5. Next , testing by PING to google, if can its means the routerboard can connect to the internet

Selanjutnya uji dengan cara PING ke google, jika bisa artinya routerboard dapat taersambung ke internet

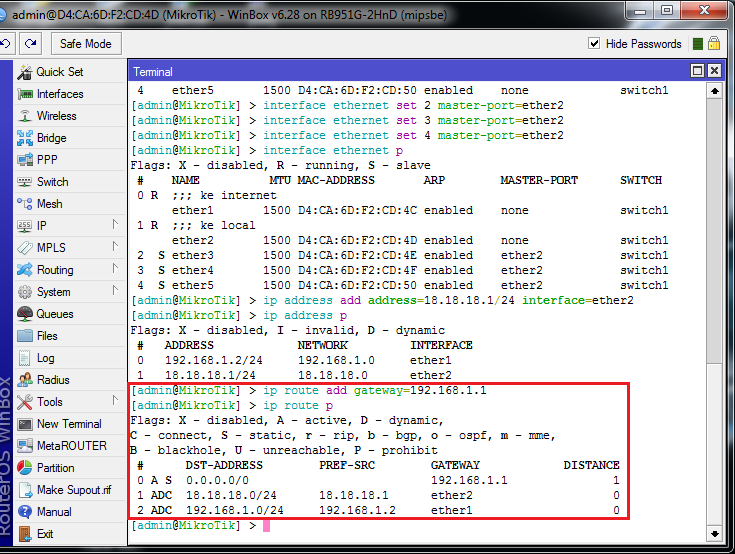

6. Now, input firewall nat/create IP address translation from routerboard in the client

Sekarang masukan firewall nat/membuat translasi alamat ip dari routerboard untuk digunakan client

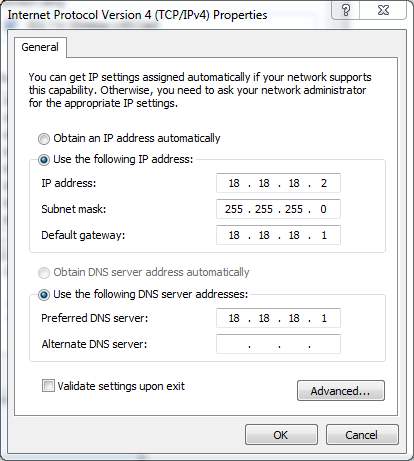

7. The next in the client, input IP the default gateway and preferred DNS Server input IP address of ether2 on the routerboard

Selanjutnya di client, masukan IP pada default gateway dan preferred DNS Server masukan IP address ether 2 routerboard

8. The next, testing PING to the ether2 from client
   selanjutnya test PING ke ether2 dari client

9. Then, testing PING to google.com

Kemudian test PING ke google.com

10. to the testing, try to open one of internet sites, if can open site its means client are able to connect to the internet from routerboard

Untuk mengetes coba buka salah satu situs internet , jika bisa membuka situs artinya client sudah tersambung ke internet dari routerboard

Continue Reading..

Lab 8 : Configuration Interface

Purpose :

Tujuan :

1. To know what is the meaning of VLAN

Dapat mengetahui pengertian dari VLAN

2. To know how to create a VLAN and delete a VLAN

Dapat mengetahui cara membuat VLAN dan menghapus VLAN

Basic Concepts :

Konsep Dasar :

1. Understanding VLAN

Pengertian VLAN

Virtual LAN or VLAN abbreviated a group of devices on one or more LANs that are configured (using management software) so that they can communicate as well as when the device is connected to the same line, when in fact the device is located on a number of different LAN segments. Vlan made using third party networks. VLAN is a small part of a separate IP network logically. VLANs allow multiple IP networks and small networks (subnets) is in a switched network switched same.

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama.

Steps :

Langkah-langkah :

1. First, enter the IP Address ether1 on routerboard

Pertama, masukan IP Address ether1 pada routerboard

2. Next, PING to your server, and if successful then you have public IP addresses can be used

Selanjutnya PING ke server anda dan jika berhasil maka IP public anda sudah dapat digunakan

3. Then check the existing interface on the router

Kemudian cek interface yang ada pada router tersebut

4. Then rename the interface of routerboard. Changing ether1 get public and ether 2 get local

Kemudian ganti nama interface dari routerboard tersebut. Mengubah ether1 menjadi public dan ether 2 menjadi local

5. Next , to add comment Ethernet, with a command by interface set 4 name=ether1 comment=”ke internet”

Selanjutnya untuk menambahkan coment per Ethernet, dengan caraketikan perintah interface set 4 name=ether1 comment=”ke internet”

6. Now I will add a comment to ether 2 by way of typing commands interfaces set name 4 name=ether2 comment=”ke local”. local to here is a comment for ether 2

Sekarang saya akan menambahkan comment untuk ether 2 dengan cara ketikan perintah interfaces set name 4 name=ether2 comment=”ke local”. ke local disini merupakan comment untuk ether 2

7. The next, will disable the Ethernet routerboard under way. Before you disable the Ethernet first check how many flags

Selanjutnya saya akan mendisable Ethernet pada routerboard dengan cara seperti dibawah. Sebelum mendisable cek terlebih dahulu Ethernet tersebut berada di flags berapa

8. to enable also can be a way as below, before the first check how Ethernet in how many flags
   untuk enable juga bisa dengan cara seperti dibawah, sebelumnya cek terlebih dahulu Ethernet tersebut berapa di flags berapa

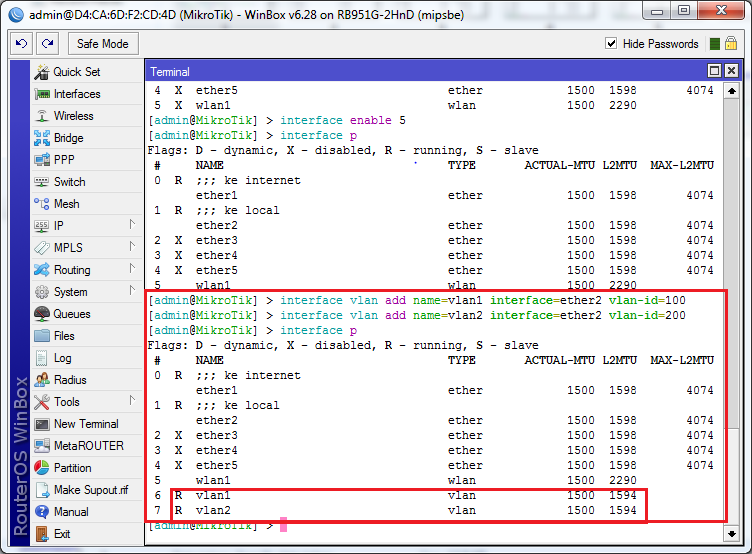

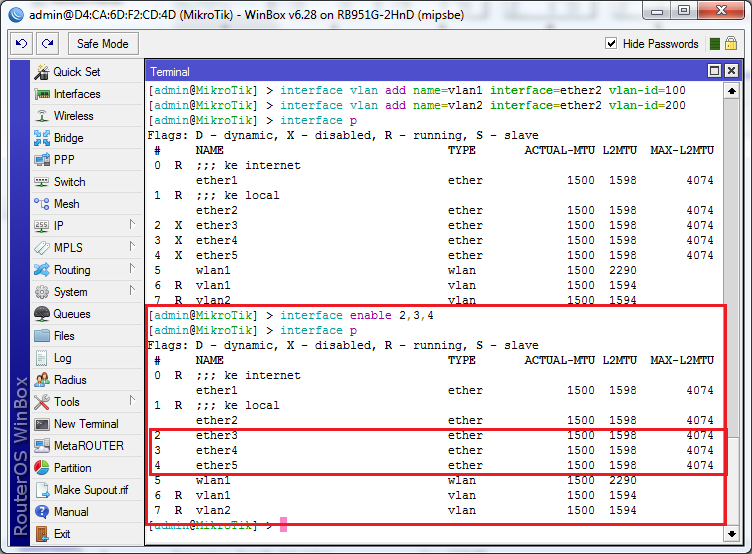

9. To create a VLAN, by means of the following input ether how you want to create VLAN

Untuk membuat VLAN, dengan cara dibawah ini masukanlah ether berapa yang ingin dibuat VLAN nya

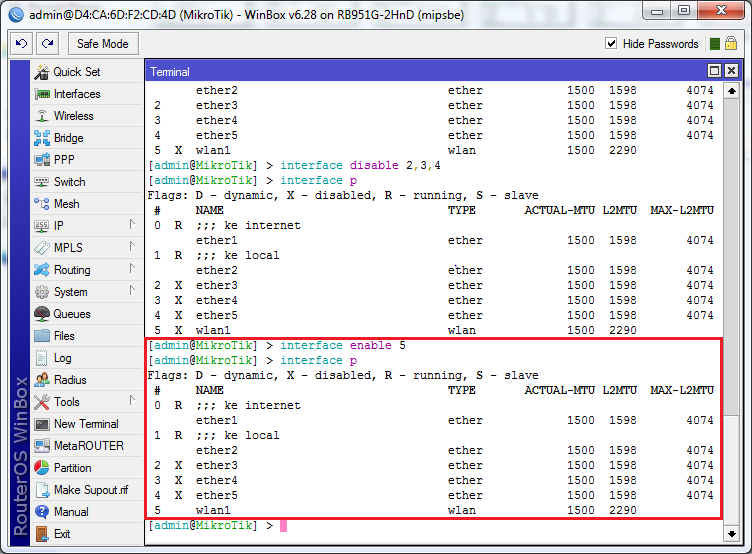

10. the next, enable the ether 3,4,5 which we have previously disabled

Selanjutnya enable pada ether 3,4,5 yang sebelumnya telah kita disable

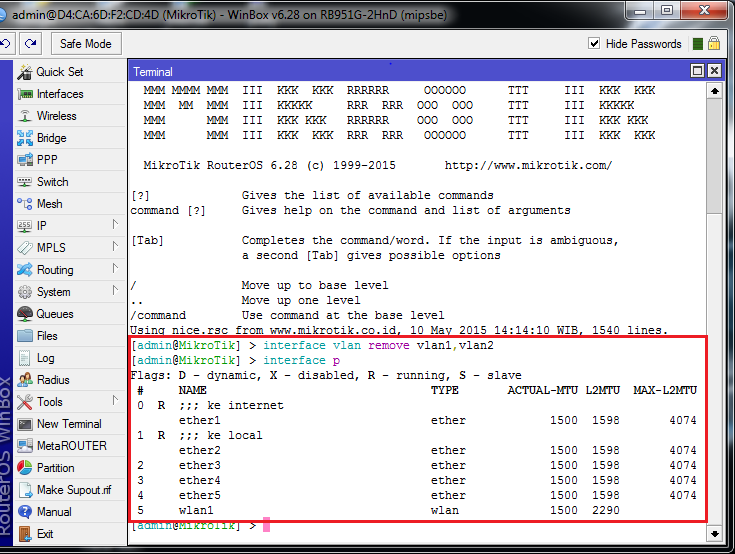

11. To remove the VLAN that you have created can by way below, enter the name of the VLAN you want to remove

Untuk menghapus VLAN yang telah anda buat dapat dengan cara dibawah ini , masukan nama VLAN yang ingin anda hapus

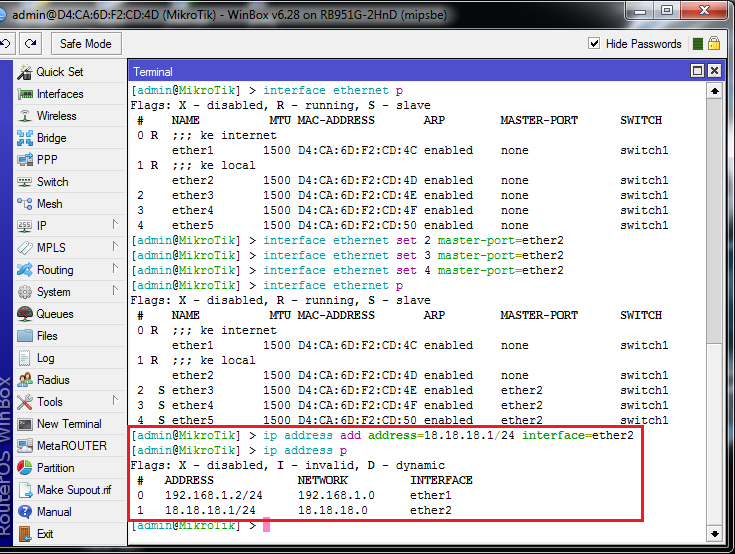

12 Makes the router into a switch by means of a check first of Ethernet how you want to make the switch

Membuat router menjadi switch dengan cara cek terlebih dahulu Ethernet berapa yang ingin anda jadikan switch

Continue Reading..
